利達J-SA B-M-LD2003Ex 手動火災報警按鈕（防爆型）（本安防爆，編碼型）接線安裝技術

介紹：

利達J-SA B-M-LD2003Ex 手動火災報警按鈕采用特殊防潮技術，抗潮濕、抗干擾能力強，該手動火災報警按鈕占一個節點地址，采用電子編碼方式編址，操作方便。J-SA B-M-LD2003Ex 手動火災報警按鈕通過防爆中繼模塊與我公司生產的全系列控制器配合使用。當有火情時，人工確認火警后，手動操作報警按鈕，向控制器發出火災報警信號。主要適用于石油、化工等行業具有防爆要求的場所。

J-SA B-M-LD2003Ex 手動火災報警按鈕須配合安全柵組成本安防爆系統，該系統符合 GB/T 3836.1-2021《爆炸性環境第 1 部分：設備 通用要求》和 GB/T 3836.4-2021《爆炸性環境 第 4 部分：由本質安全型?i?保護的設備》標準，防爆標志 Ex ibⅡC T6 Gb；經石油和化學工業電氣產品防爆質量監督檢驗中心、應急管理部消防產品合格評定中心及 消防電子產品質量檢驗檢測中心按照 GB 19880-2005 《手動火災報警按鈕》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-CCC-03《強制性產品認證實施細則》檢驗和審核，符合要求，取得防爆合格證和消防產品 3C認證證書。

功能：

★ 二總線、無極性，采用專用嵌入式 MCU。

★ 采用電子編碼方式，占用一個地址，編址范圍（1～255）。

★ 具有防爆功能，須配接 LD4800G-A 中繼模塊。

★ 具有手動復位功能，啟動零件可重復使用，報警復位通過專用鑰匙完成。

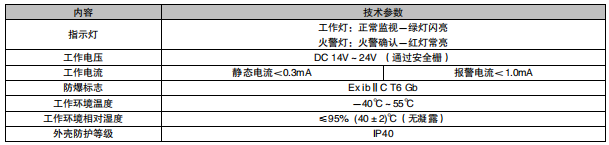

主要技術指標：

外形結構示意圖：與 LD2003G 相同。

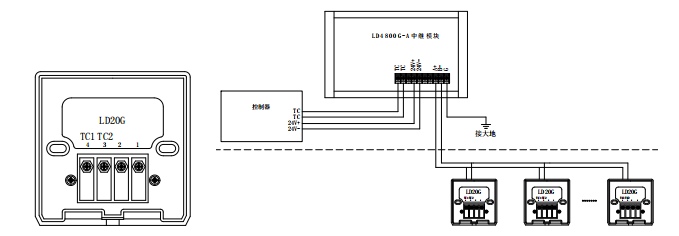

 端子圖與接線示意圖：

安裝步驟：

★ 固定底座：將導線從 LD20G 底座背面進線孔穿入，用 M4 螺釘把底座固定在 86H50 預埋盒上。

★ 接線：如布線示意圖所示，將各導線與相應端子正確連接。

★ 電子編碼方式：將編址器上標有?二總線?的端口，與手動火災報警按鈕的?TC1，TC2?兩端子用連接線相連接，編寫相應的地址號。（編號操作方法見編址器使用說明書）。
